MessageSujet: Re: N1K2J "George"   Mar 19 Mar - 12:13

Bonjour les avionneurs

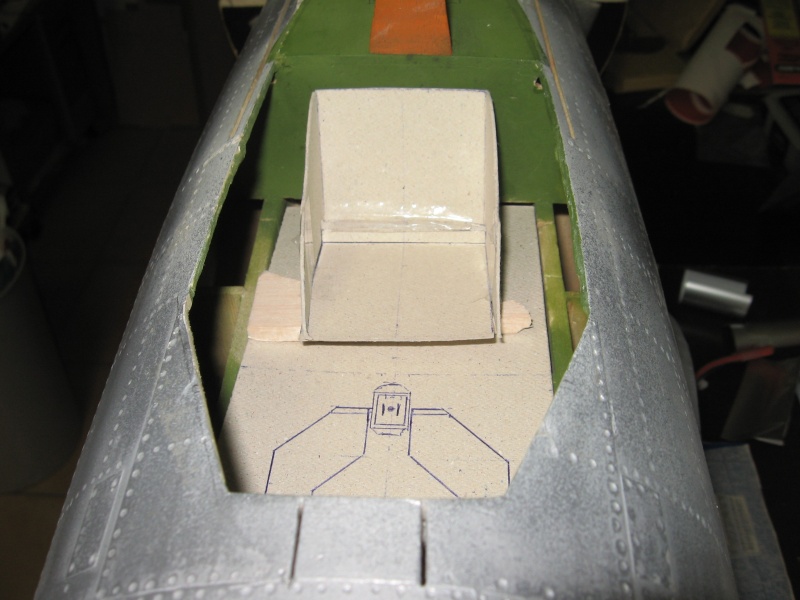

le tableau de bord étant pratiquement fini, je prépare le fond de cockpit avec des gabarits en carton, pour me donner une idée de l'échelle.


Avec le bacquet pour la hauteur.
Bon! il est un poil trop haut. Je vais le réduire .


A++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Mer 20 Mar - 0:49

Beau boulot comme d'habitude! Twisted Evil


Continue comme ça! tongue
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Sam 23 Mar - 21:27

Bonsoir,

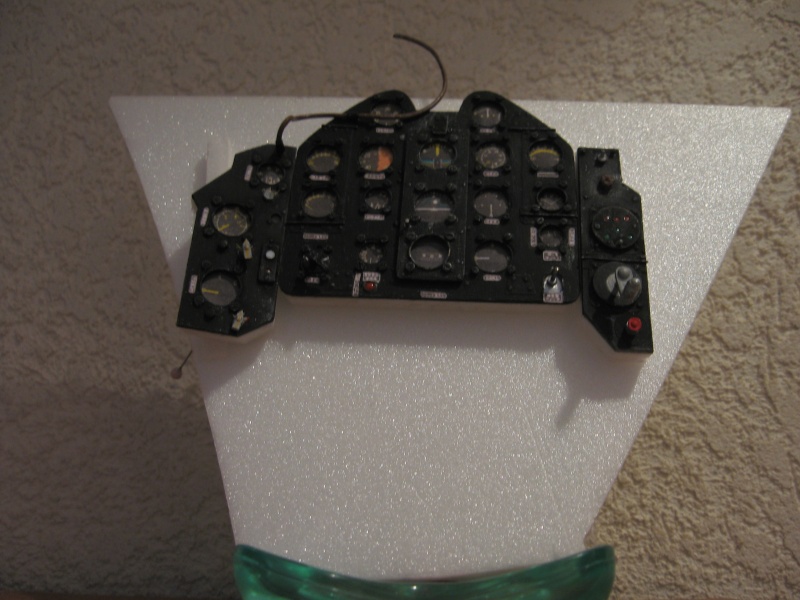

Comme je le disais précédement, le tableau est quasi fini.
Pré-assemblage avec la console de gauche qui manquait.



J'ai ajouté 2,3 détails que je vous laisse deviner.
Me reste à faire, les équerres de fixation, le viseur et son support.
Et j'en aurais fini avec ce chapitre.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taureau ailé



Messages : 40
Date d'inscription : 28/11/2010

MessageSujet: Re: N1K2J "George"   Dim 24 Mar - 9:57

C'est quoi le fil de fer en haut à gauche ???
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Dim 24 Mar - 21:33

taureau ailé a écrit:
C'est quoi le fil de fer en haut à gauche ???


Salut " J"
C'est l'alimentation du viseur

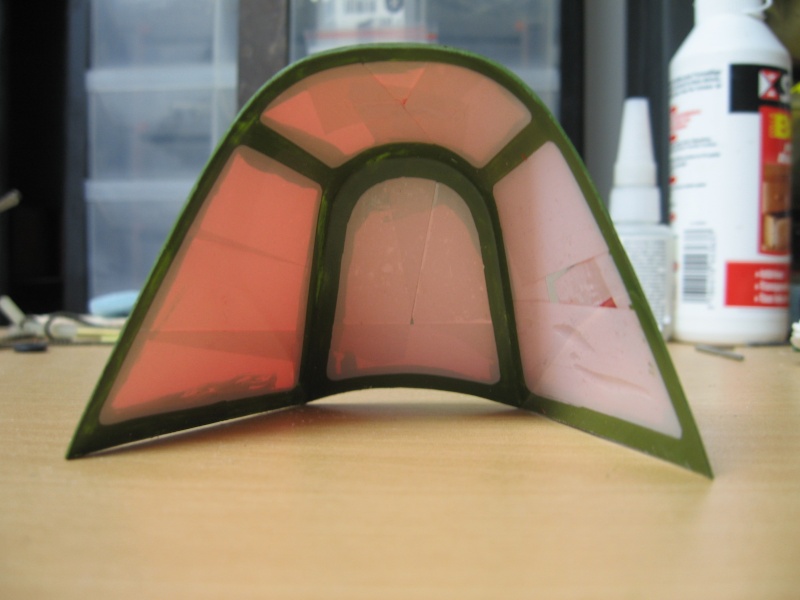

Aujourd'hui, j'ai préparé la verrière avant, pour pouvoir installer le bati en bois sur lequel viendra se fixer le support du viseur.

Je commence donc par délimiter les montants métalique avec du scotch, puis un ponçage fin pour que la peinture accroche


2 couches seront nécessaire.


Ensuite j'utilise le même méthode que les tôles, pour effectuer les montants des verrières.
C'est à dire bandelettes de papier et colle blanche diluée.


Ensuite viendra la couche d'enduit nitro, puis enduit nitro + talc pour faire les raccords.

Ce sera tout pour aujourd'hui.




Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taureau ailé



Messages : 40
Date d'inscription : 28/11/2010

MessageSujet: Re: N1K2J "George"   Lun 25 Mar - 9:24

OK, merci Jean-Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mar 26 Mar - 22:50

Bonsoir ,

Ponçage de l'enduit au papier de 600 à l'eau, puis une fine couche d'apprêt por faire ressortir les défaults.

Inutile de le dire, il y en a encore.



Mise en place du panneau central ,pour délimité l'emplacement du viseur.


et avec la verrière
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Dim 31 Mar - 19:57

Bonsoir,
Aujourd'hui conception du bâti en bois de la verrière


Puis des équerres de fixation du panneau central


et enfin, présentation de l'ensemble du tableau de bord



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mar 2 Avr - 21:09

Bonsoir tout le monde,
Comme annoncé plus tôt, voici le viseur et son support.
Le support fixé sur le bâti


Le viseur: une baguette de balsa de 5x5mm pour former le corps et des chutes d'ABS pour les différentes petites pièces.
Le tout, collé à la cyano.


Le viseur est maintenant collé sur son support à la colle à bois.


Présentation et branchement( pour Jean).
Il y aura encore un peu d'ajustage.



A partir de maintenant, je vais m'attaquer à la partie latérale droite.

Le boitier à manivelles du train en dépron









Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Mer 3 Avr - 0:46

Super boulot! rendeer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
Didier



Messages : 15
Date d'inscription : 10/04/2012
Age : 58
Localisation : Mazaugues

MessageSujet: Re: N1K2J "George"   Mer 3 Avr - 12:03

Eh ben !....Magnifique Jean-Marc ! Une question : les montants de la verriére sont ils juste peints ou bien y a-t-il des montants balsa ou carton ou autre ? Et aussi y aura -t- il un pilote dans l'avion ? Bonne continuation,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mer 3 Avr - 21:31

Didier a écrit:
Eh ben !....Magnifique Jean-Marc ! Une question : les montants de la verriére sont ils juste peints ou bien y a-t-il des montants balsa ou carton ou autre ? Et aussi y aura -t- il un pilote dans l'avion ? Bonne continuation,


Bonsoir Didier,
les montants, je ne les ai pas détaillés, mais je dis un peu plus haut, que j'utilise la même méthode que pour les lignes de tôles.
C'est à dire, bandelettes de papier + colle blanche diluée.
Une fois sec, 2 voir 3 couches d'enduit nitro pour imperméabiliser et durcir le papier.
Puis enduit nitro+ talc pour les retouches, ensuite ponçage à l'eau( papier 800) et enfin une couche d'apprêt.
Tout ceci est fait par l'extérieur, même la couleur verte .
Elle ne se voit que par transparence.

Aujourd'hui, j'ai fais l'étrier de réglage du palonnier.
Je mettrais les photos demain.
Bonne soirée
J-marc

P.S. dès que j'ai un peu de sous Rolling Eyes , je commande le pilote
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taureau ailé



Messages : 40
Date d'inscription : 28/11/2010

MessageSujet: Re: N1K2J "George"   Jeu 4 Avr - 8:48

CORSAIR 410 a écrit:


Présentation et branchement( pour Jean).



Je vois, je vois, le viseur est maintenant sous perfusion (un peu épais quand même le tuyau).

lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Jeu 4 Avr - 11:01

Bonjour Jean
A quelques 10ièmes de mm, je pense être à l'échelle


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taureau ailé



Messages : 40
Date d'inscription : 28/11/2010

MessageSujet: Re: N1K2J "George"   Jeu 4 Avr - 11:10

Je disais ça par rapport à la photo de ton message du 24 mars Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Sam 13 Avr - 21:03

Bonsoir,

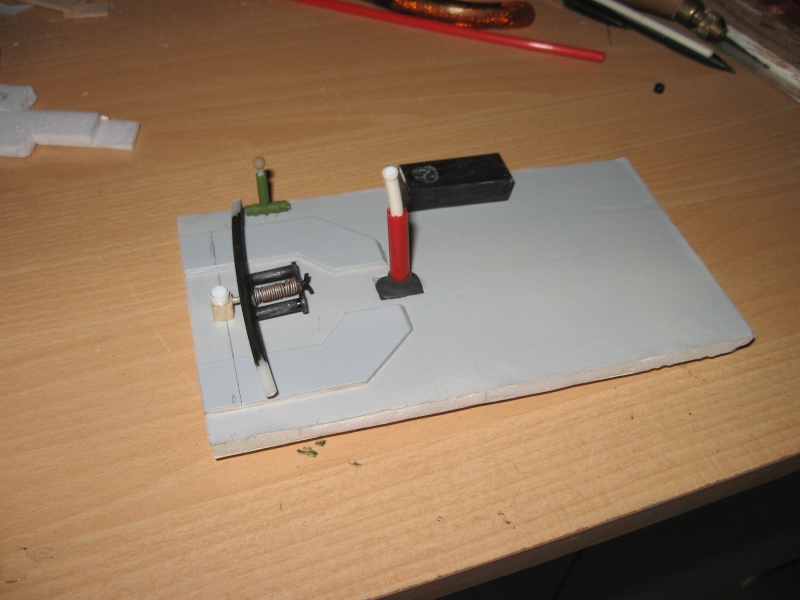

petite avancée sur le plancher du cockpit: palonnier, levier hydraulique, petite console et manche à balai





et avec mise en peinture + vieillissement






Dernière édition par CORSAIR 410 le Mer 17 Avr - 20:27, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier



Messages : 15
Date d'inscription : 10/04/2012
Age : 58
Localisation : Mazaugues

MessageSujet: Re: N1K2J "George"   Dim 14 Avr - 8:07

Bonjour Jean-Marc,
Cool, tu t'es bien remis de tes émotions !! Wink Toujours dans les mini travaux je vois . Pour ma part, aujourd'hui maison, mais lundi je pense pouvoir passer au terrain le matin pour le premier vol du baron... Bon dimanche, et bonne continuation.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Dim 14 Avr - 8:27



Bonjour Didier

le train avant est réparé, et je vais tâcher de soigner mes attéros.

Lundi, je pense être là.
Bon dimanche.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Dim 28 Avr - 9:38

Bonjour tout le monde ,
Histoire de réveiller ce forum Sleep Sleep , petite avancée du "GEORGE"

J'ai refait le siège pilote.
Me reste quand même tous les accessoires qui vont avec!


Puis j'ai enfin collé la verrière arrière, et fait la jonction avec le fuselage.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taureau ailé



Messages : 40
Date d'inscription : 28/11/2010

MessageSujet: Re: N1K2J "George"   Lun 29 Avr - 8:28

Salut Jean-Marc,

Le temps pourri (de cochon) sert à quelque chose......

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Lun 29 Avr - 8:46


Tu as raison.
(Et il est mignon ce petit cochon lol!)

J'ai un petit peu avancé sur le siège. C'est long geek
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Mer 1 Mai - 12:17

Il manque pas des rivets????? lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mer 1 Mai - 14:37



CHUUTTTTT!!!!!!! jusqu'à présent, c'était passé inperçu lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Jeu 16 Mai - 19:24

Mon dernier petit délire, le mécanisme du siège pilote.

1° l'ébauche


2° présentation à blanc


3° les pièces sont un peu plus ajustées, et l'ensemble présenté sur le plancher.














Revenir en haut Aller en bas
Voir le profil de l'utilisateur
taureau ailé



Messages : 40
Date d'inscription : 28/11/2010

MessageSujet: Re: N1K2J "George"   Ven 17 Mai - 9:06

Avec tous ces ajouts, tu es sûr qu'il va pouvoir décoller ? (et surtout atterrir sans problème)
