MessageSujet: Re: N1K2J "George"   Jeu 8 Déc - 22:14

C'est un travail de titan dit donc. J'espère que tu vas faire le championnat de France maquette 2012 avec !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Ven 9 Déc - 19:41

Merci Cri83, j'aurais peut être pu, mais ce n'est pas mon objectif.

C'est tout d'abord une passion personnelle, et que maintenant j'essaie de partager. Wink

Et puis pour le concour maquette, je n'est pas assez poussé dans le détails No
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Dim 11 Déc - 16:34

Joli boulot! pirat


Une fois fini tu va compter combien tu a de rivets? Very Happy

Tu vas surement bien t'amuser pour faire la queue! lol

Bonne continuation! c'est vraiment superbe!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mer 14 Déc - 11:45

oulahh!!!! les rivets???? je crois bien qu'à partir de 2, je ne comptais déjà plus.

La queue, j'ai tracé mes lignes de tôles et commencé l'enduit, mais le temps de séchage avec l'humidité que l'on a en ce moment, c'est long.
Alors je me réchauffe en rôdant le moteur. Enfin, je me refroidis plus qu'autre chose avec ce ventilo.

Après 4H00 de rôdage à 4% , je le présente à son poste pour voir l'espace qu'il reste et lui concevoir un pot d'échappement digne de ce nom.
Parceque la casserole qui est fournie avec,......... pardon!



L'emplacement que j'avais prévu pour le dit échappement avant de le faire tourner.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mer 18 Avr - 22:05

Bonsoir à tous,
Aujourd'hui, j'ai bien bossé sur mon aile.
Après pas mal de recherche, j'ai enfin des détails qui me chagrinnais.
A savoir: les éclairages d'aile et les commandes d'ailerons.

_ Les éclairages, sont de la même couleur que les feux de position et fixe



quant aux commandes d'ailerons, sur le vrai, elles sont dans l'aile.
Là, à l'échelle de la maquette, les chappes sont trop grosses pour passer dans le coffrage.
Ceci pour expliquer cela. Maintenant voilà comment j'ai remèdié pour l'esthétique.
Dans une feuille d'alu de 0,8mm, j'ai découpé deux rectangle, que j'ai cintré sur un axe, au diamètre des chappes.



ensuite j'ai agrandi la découpe autour des commandes et ajusté les nouveaux carènages.



Là, présentation à blanc




Après çà, je me suis remis sur le train rentrant.
J'ai redessiné les puits de roues, mais depuis un triptyque à petite échelle, c'est pas évident.


là, c'était la première étape, pour voir le passage de roue.


maintenant avec découpe pour les trappes





C'est tout pour aujourd'hui.
A+++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Jeu 19 Avr - 2:45

A ça fait plaisir de le voir avancer! Very Happy


Beau travail... Tu le fini pour samedi j'espère! jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Lun 7 Mai - 22:25

Bonsoir à tous
reprise des travaux sur le "GEORGE"
Après avoir effectué les bonnes ouvertures des puits de roues, j'ai fais les renforts intérieur, et laissé les cables de servos et d'éclairage apparents, pour imiter les conduits hydrauliques.


1 couche d'enduit nitro et ensuite Apprêt mastic de carrossier


L'opération suivante consiste à faire les rails de supports de roquettes.
Donc je dessine mes trappes et l'emplacement des rails.
Puis je découpe avec une lame de cutter neuve, pour ne pas écraser le bois.

on enlève délicatement la trappe qui est encore collée sur une nervure, puis on supprime les rectangles dessinés.

ensuite je colle à la cyano, un rectangle de feuille blanche puis une couche d'enduit nitro à l'intérieur pour imperméabiliser le papier.

Quand c'est sec, on remet l'ensemble en place à la colle blanche.

une petite retouche de mastic lègé sur les deux petites arètes inférieurs, une couche d'apprêt mastic, et voilà le travail.


Et pour finir la journée, j'ai terminé le conduit d'air chaud+ le volet.








Prochaine étape le rivetage de l'aile.

A+++
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Mar 8 Mai - 1:37

Ca fait plaisir de le voir à nouveau avancé!

J'ai remarquer que tu travail dessus avant chaque évènement! La motivation revient à ses moment là? lol!

En tout cas super travail! Tu va t'amuser pour le rivetage! drunken

Met nous rapidement la suite! Basketball




PS:

Je veut savoir combien tu à de rivet au total! Donc commence à les compter quand tu les fait! bounce bounce bounce bounce




lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mar 8 Mai - 7:49





En fait, pour tout te dire, je re-boss dessus depuis quelque jours, mais je ne vais pas aussi souvent sur le forum faire ma page d'écriture.

Voilà, voilà!!!!! mais pas d'inquiétude, la suite arrive.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mar 8 Mai - 8:07

Voilà comme promis, début du rivetage.
Après avoir tracé,retracé et re-retracé les panneaux et lignes de tôles, je suis rentré dans les côtes.(2 bonnes journées quand même. galère.....)
Et donc arrive le rivetage. Heu!!!! scratch j'ai plus assez de doigts pour compter les rivets Wink



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Sam 12 Mai - 7:22

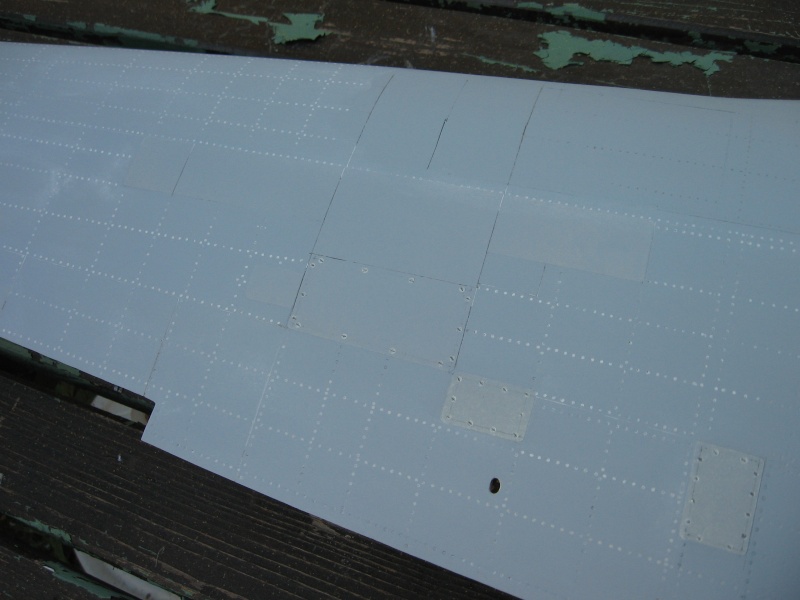

Après cette multitude de rivets geek , je positionne les trappes et panneaux démontables(fictif sur la maquettes)
conception: feuille d'imprimante,colle blanche diluée à50%, et quand le tout est sec, 2 couches d'enduit nitro.


déglaçage au papier de 600 à l'eau, puis apprêt mastic de carrossier


marquage des vis sur les panneaux
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier



Messages : 15
Date d'inscription : 10/04/2012
Age : 58
Localisation : Mazaugues

MessageSujet: Re: N1K2J "George"   Lun 21 Mai - 13:17

Bonjour, je découvre ton travail, et j'ai lu tout le sujet d'un trait .... Ton avion va être magnifique ! Je suis admiratif de ta minutie! Bravo, et courage pour la suite.
Didier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Mer 30 Mai - 9:35

Merci Didier,
Je répond avec un peu de retard, j'apprécie et c'est encourageant.

Bon je profite de ces apràs-midi p....ris pour avancer un peu.
Je continu le rivetage sur l'aile. Que c'est long!!!!! Le petit personnel n'est plus ce qu'il était, il traine Sleep

De temps en temps, pour me changer les idées, je passe sur autres choses.

J'ai un peu avancé dans le cockpitt.
J'ai découpé la cloison N°5



pour l'avancer vers le réservoir , et ainsi préparer le futur tableau de bord.
Puis j'ai renforcé les demi couples en Ctp 20/10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Mer 30 Mai - 15:50

C'est sur, faut pas que ça devienne une corvée!


Sinon tu dit qu'il fait mauvais l'après midi mais tu peut voler le matin! Very Happy Moi c'est se que j'ai fait! flower
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Jeu 31 Mai - 9:48


Tu as raison, c'est ce que je fais depuis quelques jours.
J'ai repositionné le moteur, et modifier l'emplacement des accessoirs.


La sortie d'échappement passe de l'autre côté, l'allumage trouve sa place sous le moteur, et le lipo d'alimentation moteur juste derrière.



Maintenant, je peux ajuster la fixation du capot moteur.

Comme on le voit sur la photo précédente, j'ai dù encastrer dans le fuselage, des câles de Ctp 8mm pour la fixation




La photo n'est pas vraiment de face, mais tout rentre parfaitement sous le capot, et l'allumage ne risque pas de chauffer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Jeu 31 Mai - 10:43

C'est sur qu'il sera bien ventiler! rabbit

Ca avance bien en tout cas! jocolor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Ven 22 Juin - 22:24

La cloison avant est en place, et le réservoir rentre sans soucis.

Deux couches d'enduit nitro pour protéger le balsa, et une couche de peinture vert primer plus-tard....


Réalisation du portillon de fuselage:
Souvenez-vous, j'avais marqué les arètes de tôles.


maintenant je scotch l'emplacement et dessine la forme. Puis découpage à la lame de scie fine. Faire doucement , parceque derrière, il y a des couples et longerons.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Ven 22 Juin - 22:41

suite, le portillon est juste maintenu par un scoth



Mise en place des charnières , que j'ai plié à chaud, pour qu'elles collent bien à la paroie intérieur. Elles sont passées entre un longeron et une lisse, et collées à l'araldite lente.


La fermeture se fait à l'aide:, d'un petit aimant bouton collé sur la parie supériuer de l'ouverture, et d'un petit fil de fer collé sur la partie haute du portillon.



Un bon ponçage de l'intérieur, et pour que l'aspect soit plus lisse sans trop d'effort, je marouffle l'intérieur. Enduit nitro, peinture primer vert, et HOP!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Sam 23 Juin - 2:43

Bien réaliser la trappe! Twisted Evil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: N1K2J "George"   Sam 23 Juin - 9:59

Abonné Very Happy
Et ,comment tu vas faire tes trappes de train Laughing Laughing Laughing Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Sam 23 Juin - 12:14

ticreole8 a écrit:
Abonné Very Happy
Et ,comment tu vas faire tes trappes de train Laughing Laughing Laughing Laughing

J'y arrive , mais ç'est long d'être sur 2 forums à la fois. geek
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: N1K2J "George"   Sam 23 Juin - 12:22

CORSAIR 410 a écrit:
ticreole8 a écrit:
Abonné Very Happy
Et ,comment tu vas faire tes trappes de train Laughing Laughing Laughing Laughing

J'y arrive , mais ç'est long d'être sur 2 forums à la fois. geek
Je te taquine Laughing Laughing
Je l'ai fait pendant un temps mais j'ai vite déchanté Embarassed
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: N1K2J "George"   Sam 23 Juin - 13:05

Surtout qu'ici, vu le nombbreeee de personne qui post!



Ta vite fait de te sentir seul! geek
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
CORSAIR 410

avatar

Messages : 276
Date d'inscription : 05/12/2010
Age : 53
Localisation : Ste Anastasie/issole

MessageSujet: Re: N1K2J "George"   Sam 23 Juin - 13:35

Tu as raison , mon Florian. Il est vrai qu'en ce moment je ne tchat pas trop sur ce forum, mais je passe régulièrement.

Il est vrai aussi que je te boude, parce que Dimanche, tu es parti tôt du MACAP. Voilà!!! Nah!!!! Sad

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: N1K2J "George"   Sam 23 Juin - 13:51

Et vlan ,plein les dents cyclops
Tu l'as pas volé celle là ,d'autant qu'il y avait plein de choses à voir .... bounce
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: N1K2J "George"

Revenir en haut Aller en bas

N1K2J "George"
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 3 sur 9Aller à la page : Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant
 Sujets similaires
-
» Elizabeth George - The Inspector Lynley Mysteries et autres romans
» George Bernard Shaw (1856-1950)
» George Sand et Musset (film, romans, théâtre et lettres)
» Roman meurtrier - George Mendeluk 2006
» Rainbow de George Abe et Kakizaki Masasumi

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
AerosModelesBrignoles :: general :: Constructions-
Sauter vers:
