 French le FISH, planeur en EPP de voltige.

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: French le FISH, planeur en EPP de voltige.   Dim 26 Aoû - 20:55

Comme vous le savez, j'ai acheté un kit du "FISH", le Poisson en Français pour ceux qui la langue de Shakespeare ne dit pas grand chose. Le kit est commandable auprès de Mr CHANUDET Christophe dit "ZARDEN" sur le forum aeromodelisme.com. Le prix est visible sur le sujet dans le forum cité après. Il y a même un sujet ouvert sur le planeur. Ci-joint le lien du French le Fish

Voila une photo du produit finit (ce n'est pas le mien):


Ci-joint une photo de l'ensemble du kit:


Le kit est très complet. Il ne manque que l'entoilage et l'électronique pour réaliser à bien le kit. Une notice explicative au format PDf est fournie de 50 pages, photos à l'appui.

Je vais détailler succinctement le montage car j'ai déjà avancé un peu la construction.

Sur les ailes, il faut coller les deux nervures en contre plaqué, mettre les fourreaux de clé d'aile, réaliser deux saignées de 3 mm de diamètre et de profondeur et coller les longerons en carbone des deux cotés.


Idem sur la partie centrale qui va servir de karman + 2 rallonges:


Montage de la dérive et du stabilisateur à la cyano:


Collage de la bulle:


Collage du fuselage:


Avec les gabarit, il suffit de faire un transfert afin de positionner les différents éléments puis de creuser le tout:


Après avoir creusé avec l'outil magique (que je vais vous présenter), voici la mise en place de l'électronique:


L'outillage pour creuser est celui-ci:

C'est un outil de découpe universel très pratique et pas trop cher (environ 15€, il y a trois fraise de 3mm vendu avec) Comme vous pouvez le voir sur les photos, cela fait des découpes très nettes et le rendu est honorable. Merci Christophe pour le prêt de cet outillage. Wink

N'ayant pas les gaines "Sullivan" pour le moment, va falloir attendre pour la suite. Quoi que je vais commencer à arrondir les angles du fuselage, poussière en vue !!!
Va falloir peaufiner tout ça mais voila le résultat après une heure de ponçage:

La lumière rasante fait apparaitre tout les défauts d'angles mais à l’œil nu cela est bien plus courbe que sur la photo.

J'ai fait un peu de repassage et voila le résultat:


Ayant reçu de mon livreur préféré les gaines Sullivan, j'ai fait aussi le fraisage des rainures qui vont biens:


J'ai commencé l'entoilage de la bulle. Il faut tout d'abord couper le tissus de verre 50g et l'appliquer avec un mélange colle universelle de la marque "Tesa" ou autre et la diluée avec le l'alcool à bruler (4 doses d'alcool pour une dose de colle) Après cela, enduire d'enduit ultra-light en fine couche et ponçage une fois sec:

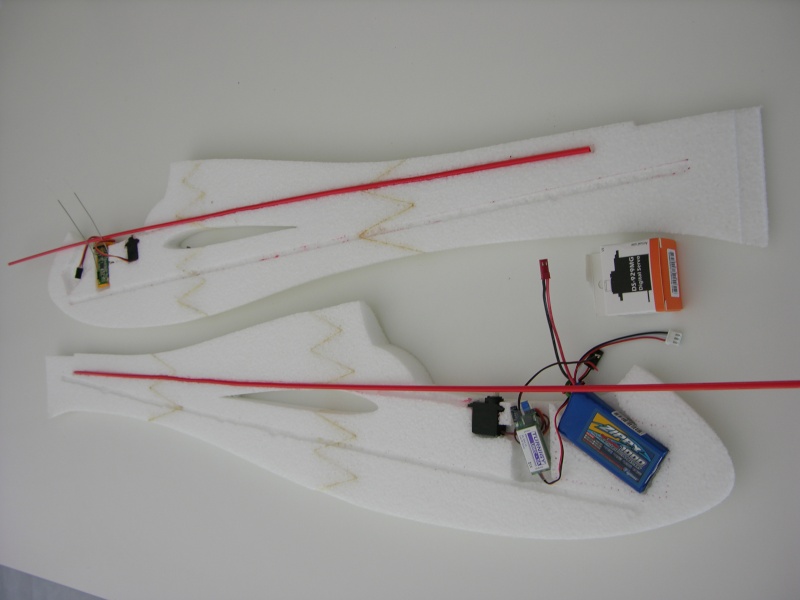

Voici un aperçu de l'ensemble du fuselage (montage à blanc):

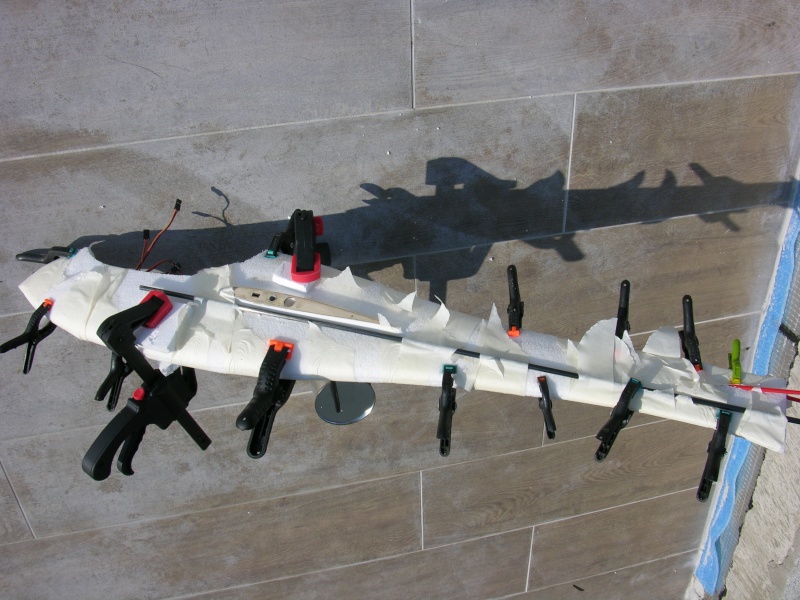

Montage définitif du fuselage par collage:

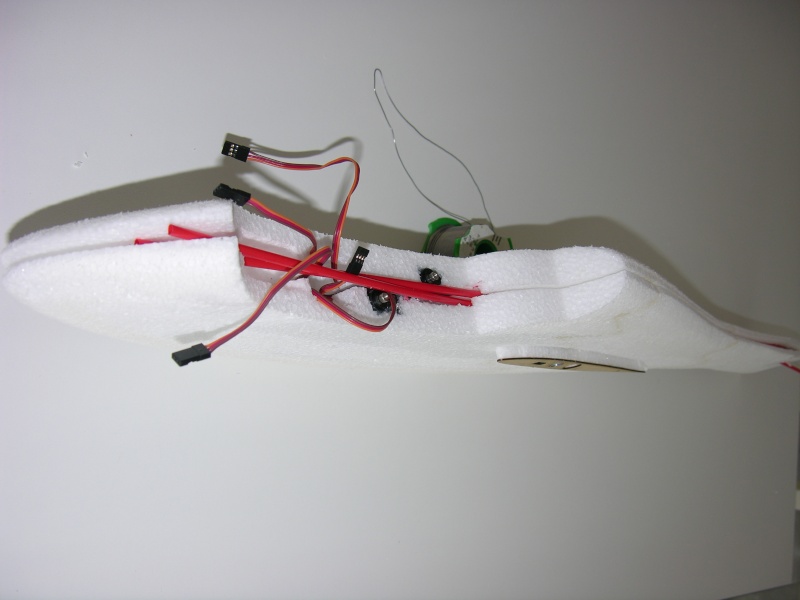

Et voila le résultat une fois "désaucissonné":


Mise en forme des karman avec de l'enduit de rebouchage ultra-light:

Il reste à faire le ponçage afin d'obtenir une finition plus sympa.

Mise en forme et entoilage des gouvernes d'ailerons:


Voila le résultat de l'entoilage avec le tissus de verre 50g:


Du coup, j'ai fait la même chose sur les ailes et voila le résultat:
http://i31.servimg.com/u/f31/09/01/25/62/dscn7434.jpg
Le résultat est au dessus de mes attentes et le poids reste hyper raisonnable. Cette idée d'entoilage est à mettre de coté et à ressortir au moment voulu.

Voila le collage du stabilisateur, de la dérive et mise en croix:


Voila le Fish final:

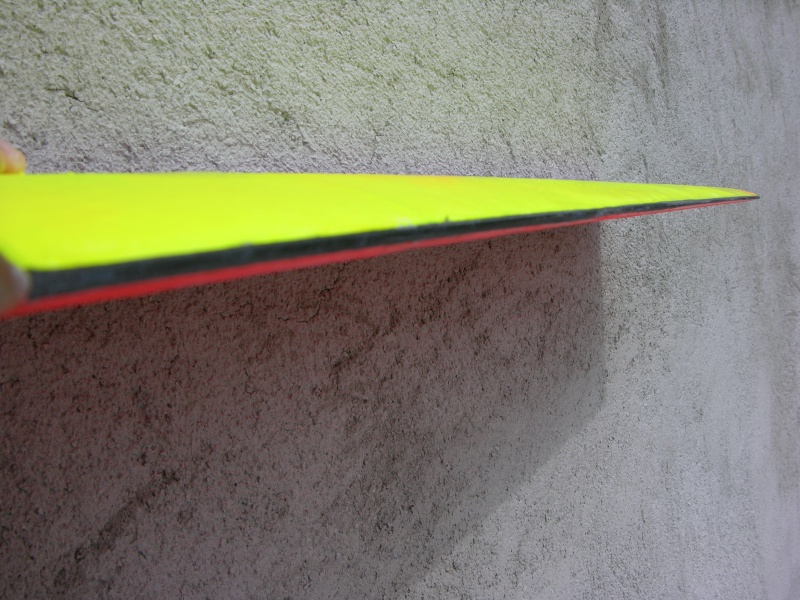

Petite astuce pour ceux qui veulent des bords d'attaque bétons:


L'astuce consiste à prendre un jonc carbone et de le couper en quatre. Prendre le quart du jonc obtenu et le coller sur le bord d'attaque. Araser le surplus avec un cutter et finition au papier de verre. On obtient un bord d'attaque hyper solide et léger.

A suivre........le premier vol !!!


Dernière édition par Cri83 le Mer 12 Sep - 14:01, édité 17 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Dim 26 Aoû - 22:29

Nickel Very Happy

Tu poses dessus ton joli tas bien rangé tes servos ,ton accu ,le récepteur ,tu secoues 2,3 fois ett tu nous filmes le prochain vol lol! lol!

Sans déc ,t'en es où ??
N'hésites pas pour les questions même à la con Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Admin
Admin


Messages : 452
Date d'inscription : 05/09/2010
Age : 38

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Lun 27 Aoû - 10:30

sympa ce kit
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://aerosmodelesbrignole.forum-pro.fr
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Lun 27 Aoû - 11:42

Oui pas de soucis pour les questions. Aujourd'hui c'est collage du fuselage. Les photos arrivent plus tard.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Lun 27 Aoû - 11:57

A! Enfin du mouvement sur notre forum! Ca fait plaisir!

Super le kit... Vivement les photos suivante! cherry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Lun 27 Aoû - 18:53

Mise à jour effectuée.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Lun 27 Aoû - 22:31

Ben franchement ,on en a plus à apprendre de toi que l'iinverse Very Happy
Tout est beau et propre ,même les photos ,même .....
Allez continues comme ca et le 1er vol devrait être une formalité Laughing
Tu comptes le faire voler où par la suite ???
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Mar 28 Aoû - 12:20

ticreole8 a écrit:
Ben franchement ,on en a plus à apprendre de toi que l'iinverse Very Happy
Il ne faut pas abuser quand même mais merci. Ca fait plaisir. Le kit est très bien dessiné au départ et facile à monter.

ticreole8 a écrit:
Tout est beau et propre ,même les photos ,même .....
Là c'est l'appareil. Fond blanc fuseau blanc ce n'est pas le top mais je n'ai pas mieux. Wink

ticreole8 a écrit:
Allez continues comme ca et le 1er vol devrait être une formalité Laughing
Je l'espère aussi.

ticreole8 a écrit:
Tu comptes le faire voler où par la suite ???
Je ne sais pas du tout où cela va se dérouler. On verra bien.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Mer 29 Aoû - 11:24

Mise à jour des photos.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Mer 29 Aoû - 12:00

Superbe entoilage! Ca rend toujours bien l'entoilage transparent... Vivement la suite! Smile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Jeu 6 Sep - 19:07

Mise à jour effectuée.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Jeu 6 Sep - 19:42

Nickel Wink
Tu comptes entoiler le fuselage ou le laisser brut de fonderie ??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Jeu 6 Sep - 21:04

ticreole8 a écrit:
Nickel Wink
Tu comptes entoiler le fuselage ou le laisser brut de fonderie ??
Je vais entoiler le fuselage à la même sauce que la bulle. C'est à dire tissus de verre 50g + colle. Après passage de trois couches de vitrificateur de parquet et peinture de finition. Cela devrait "durcir" et protéger (peut-être Laughing ) le fuselage. Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Jeu 6 Sep - 21:14

Ok ,qu'il va e^tre beau Laughing Laughing
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Jeu 6 Sep - 21:56

Ouais je l'espère. Il reste à trouver un couleur qui va bien maintenant pour le fuselage et la bulle. En revanche, je ne sais pas comment finir les ailes... Si tu as une idée, je suis preneur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ticreole8

avatar

Messages : 78
Date d'inscription : 21/06/2012
Age : 46
Localisation : Seyne sur mer

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Jeu 6 Sep - 22:08

T'as déjà fait l'essai du tissu+colle sur epp ?? Car sur l'epp ,y as pas beaucoup de choses qui accrochent scratch
Après si oui ,pourquoi pas finir les ailes de la même facon ??
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Ven 7 Sep - 1:14

Cri83 a écrit:
Ouais je l'espère. Il reste à trouver un couleur qui va bien maintenant pour le fuselage et la bulle. En revanche, je ne sais pas comment finir les ailes... Si tu as une idée, je suis preneur.

Le peint pas à la bombe de chantier! lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Ven 7 Sep - 8:36

ticreole8 a écrit:
T'as déjà fait l'essai du tissu+colle sur epp ?? Car sur l'epp ,y as pas beaucoup de choses qui accrochent scratch

Oui j'ai fait la bulle et voila le fuselage en cours d'entoilage de cette façon:


ticreole8 a écrit:
Après si oui ,pourquoi pas finir les ailes de la même facon ??
J'y ai pensé et je crois que c'est ce que je vais faire. Je ne pense pas que la prise de poids soit trop importante...



Dernière édition par Cri83 le Sam 8 Sep - 13:53, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Ven 7 Sep - 19:25

Mise à jour.

En bonus une petite vidéo bien sympa du Fish: http://vimeo.com/46998226
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Ven 7 Sep - 23:18

Cri83 a écrit:
Mise à jour.

En bonus une petite vidéo bien sympa du Fish: http://vimeo.com/46998226


Si ca continu comme ça, il sera fini pour demain! clown


Super cette vidéo! J'ai bien aimer le lancer par la queue et qui se retourne de suite! cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Lun 10 Sep - 19:35

Mise à jour.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cri83



Messages : 249
Date d'inscription : 16/10/2010

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Mer 12 Sep - 10:49

Nouvelle mise à jour.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
santonsflorian

avatar

Messages : 425
Date d'inscription : 13/10/2011
Age : 30
Localisation : Brue Auriac

MessageSujet: Re: French le FISH, planeur en EPP de voltige.   Mer 12 Sep - 13:43

Superbe la peinture! Tu as bien géré! flower



N'oubli pas de filmer le premier vol! alien
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.santonsflorian.fr
