MessageSujet: FOKKER E IV    FOKKER E IV  Icon_minitimeDim 8 Nov - 11:48

Bonjour à tous,
il serai temps de réveiller un peu ce forum.
 Le 27/09/2015, j'ai eu une commande un peu précipité avec un délai un peu court (1 mois) pour construire un avion allemand de 14/18.

A part faire un monoplan, le délai était vraiment trop serré.
J'ai fait des recherches de plans ou boîtes disponibles rapidement, et ....... rien.
J'ai donc ressorti ce que j'avais en ma possession, un plan de "Baron" que j'ai modifié en FOKKER tout au long de la construction.

Voici donc la construction en images.
Tout d'abord, ce que je vais tenter de représenter

FOKKER E IV  01a01010

Je commence par reproduire le plan sur une feuille de calque.
FOKKER E IV  Img_2710

ensuite, j'ai confectionné un outils pour pouvoir découper des lattes et tasseaux rectilignes.
FOKKER E IV  Img_2813

FOKKER E IV  Img_2814

FOKKER E IV  Img_2712

Découpe des sections avant,
puis montage des flans.
FOKKER E IV  Img_2713

Quand les deux flans sont secs,
doublage intérieur des sections avant
FOKKER E IV  Img_2810

Découpe des cloisons.
FOKKER E IV  Img_2811

Assemblage du fuselage.
FOKKER E IV  Img_2812
Revenir en haut Aller en bas
CORSAIR 410

CORSAIR 410


Messages : 493
Date d'inscription : 05/12/2010
Age : 59
Localisation : Ste Anastasie/issole

FOKKER E IV  Empty
MessageSujet: Re: FOKKER E IV    FOKKER E IV  Icon_minitimeDim 8 Nov - 13:58

Préparation du stabilisateur.

Découpe des pièces,
FOKKER E IV  Img_2815

puis collage.
FOKKER E IV  Img_2816

Même chose pour l'empennage.
FOKKER E IV  Img_2817

La dérive du BARON ne correspondant pas au FOKKER,
je l'ai re-dessiné
FOKKER E IV  Img_2818

recouvrement en PVC + la croix dessus, on est déjà plus dans le vrai.
FOKKER E IV  Img_2820

Début d'entoilage au solartex, et mise en place de la dérive.
FOKKER E IV  Img_2821

Découpe des nervures de l'aile.
FOKKER E IV  Img_2822

Gros bug, j'ai perdu les photos du montage de l'aile.
Mais on peut se référer sur le "poste de la construction du BARON"
Revenir en haut Aller en bas
CORSAIR 410

CORSAIR 410


Messages : 493
Date d'inscription : 05/12/2010
Age : 59
Localisation : Ste Anastasie/issole

FOKKER E IV  Empty
MessageSujet: Re: FOKKER E IV    FOKKER E IV  Icon_minitimeDim 8 Nov - 14:25

L'entoilage avance, la déco avec.
Mise en forme du dessus de fuselage,
FOKKER E IV  Img_2823

puis recouvrement en aluminium, dépoli à la paille de fer xxxxx.
FOKKER E IV  Img_2824

Les 1/2 ailes sont terminées,
1er montage à blanc
FOKKER E IV  Img_2825
On aperçoit bien le profil de l'aile.
FOKKER E IV  Img_2826

Préparation et montage du train
FOKKER E IV  Img_2828

FOKKER E IV  Img_2829

puis mise en place.
FOKKER E IV  Img_2830

Et sur ses roues
FOKKER E IV  Img_2831
Revenir en haut Aller en bas
CORSAIR 410

CORSAIR 410


Messages : 493
Date d'inscription : 05/12/2010
Age : 59
Localisation : Ste Anastasie/issole

FOKKER E IV  Empty
MessageSujet: capot moteur   FOKKER E IV  Icon_minitimeDim 8 Nov - 15:15

Passons maintenant à la conception du capot moteur.


Voici le nécessaire pour la conception du capot
FOKKER E IV  Img_2832

Mise en place des différentes pièces,
puis collage.
FOKKER E IV  Img_2833

Coffrage du capot, et mise en forme des carénages arrière.
FOKKER E IV  Img_2834

Ponçage et recouvrement alu de la partie fuselage.
Ponçage et finition du capot moteur
FOKKER E IV  Img_2835

recouvrement du capot
FOKKER E IV  Img_2836
Revenir en haut Aller en bas
CORSAIR 410

CORSAIR 410


Messages : 493
Date d'inscription : 05/12/2010
Age : 59
Localisation : Ste Anastasie/issole

FOKKER E IV  Empty
MessageSujet: Finitions   FOKKER E IV  Icon_minitimeDim 8 Nov - 16:11

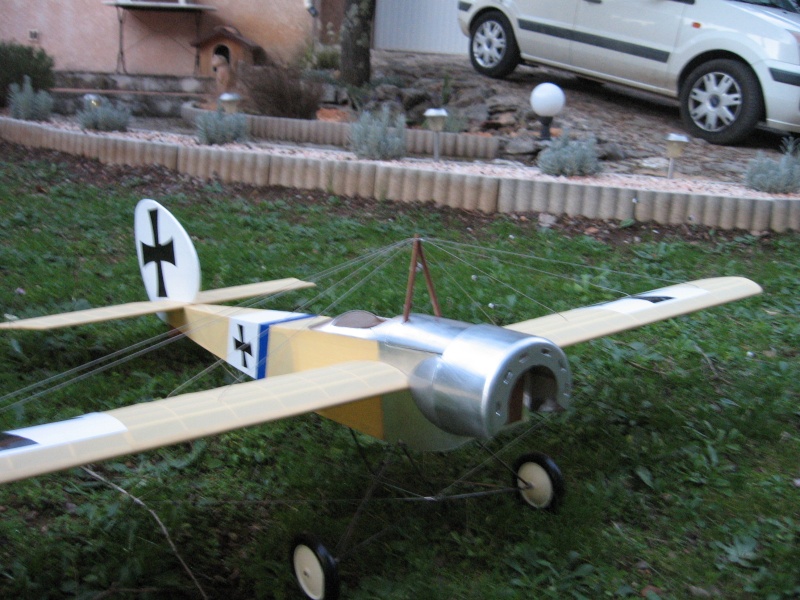

Mise en place du haubanage.
FOKKER E IV  Img_2837

Conception du moteur 14 cylindres.
Matériels; 1 tube de 3mm, chutes de balsa de 1mm et 1,5mm.
Il suffit de faire des rondelles de diamètres différents( en l'occurrence, 12mm-15mm- 18mm)
et de les empiler avec le tube.
FOKKER E IV  Img_2838

Le carter moteur se fera dans un bloc de balsa  ep. 10mm, divisé en 7.
FOKKER E IV  Img_2839

On perce au diam. 3mm dans la moitié de l'épaisseur du bloc, puis on emboîte les tube.
FOKKER E IV  Img_2840

1er rang de cylindres fait,
FOKKER E IV  Img_2841

mise en peinture + accessoires.
FOKKER E IV  Img_2842

Même opération pour le 2ème rang
FOKKER E IV  Img_2843

Assemblage du moteur, Hélice plastique peinte façon bois.
FOKKER E IV  Img_2844

Pose du bourrelet cuir,
FOKKER E IV  Img_2845

conception de la boussole.
FOKKER E IV  Img_2846


Et voilà, l'avion est terminé,

quelque clichés en extérieure  avant de rejoindre la salle d'expo à Carnoules  du 7 au 11 Novembre 2015
FOKKER E IV  Dscn3310

FOKKER E IV  Dscn3311

FOKKER E IV  Dscn3312
Revenir en haut Aller en bas
tophe83




Messages : 7
Date d'inscription : 16/12/2012

FOKKER E IV  Empty
MessageSujet: Re: FOKKER E IV    FOKKER E IV  Icon_minitimeVen 1 Jan - 19:37

tres joli boulot bravo
Revenir en haut Aller en bas
CORSAIR 410

CORSAIR 410


Messages : 493
Date d'inscription : 05/12/2010
Age : 59
Localisation : Ste Anastasie/issole

FOKKER E IV  Empty
MessageSujet: Re: FOKKER E IV    FOKKER E IV  Icon_minitimeSam 2 Jan - 21:52

Merci tophe83,

et BONNE ANNEE 2016 à tous
